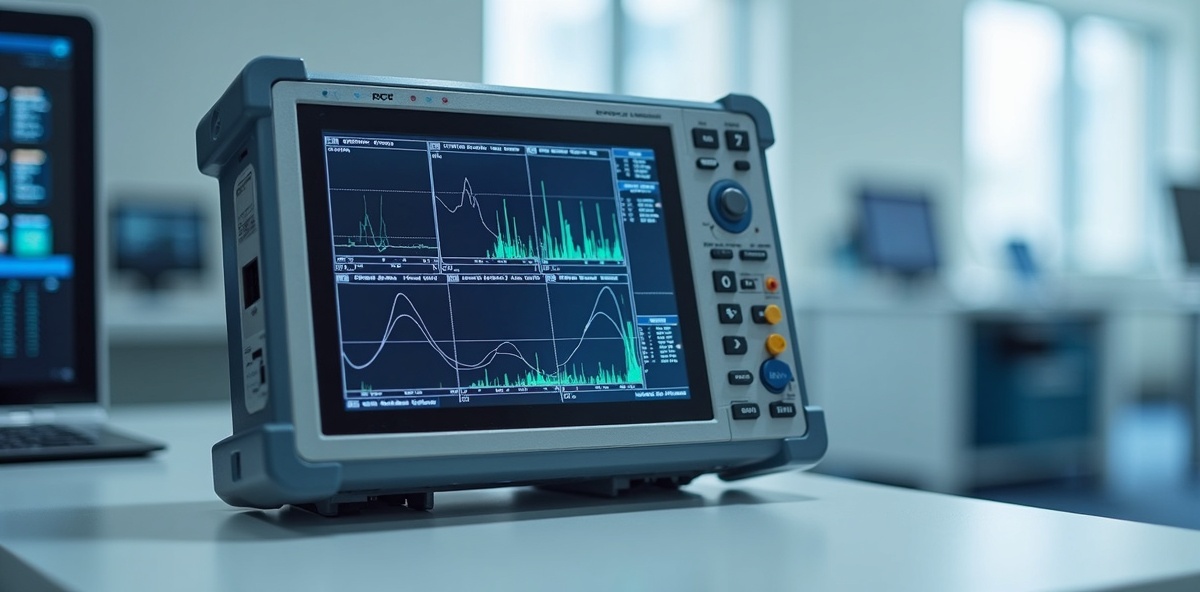

OTDR (Optical Time Domain Reflectometer - Optik Zaman Alanı Reflektometresi), fiber optik kablolardaki arızaları tespit etmek, ek kalitesini ölçmek ve fiber performansını analiz etmek için kullanılan en gelişmiş test cihazıdır. İstanbul, Gebze, Kocaeli ve çevre illerdeki sanayi tesislerinde fiber altyapı kurulumu ve bakımında vazgeçilmez bir araçtır.
OTDR Nedir ve Nasıl Çalışır?
OTDR, fiber optik kabloya ışık darbeleri göndererek, bu ışığın fiber boyunca yansımasını ve geri dönüşünü ölçen bir test cihazıdır. Çalışma prensibi radar teknolojisine benzer:
OTDR Çalışma Prensibi:
- 1Işık Darbesi Gönderimi:OTDR cihazı fiber kabloya kısa süreli yüksek güçlü ışık darbeleri gönderir (genellikle 1310 nm veya 1550 nm dalga boyunda)
- 2Rayleigh Saçılması:Işık fiber boyunca ilerlerken, cam moleküllerinden sürekli olarak geri saçılır (backscatter)
- 3Yansıma Tespiti:Ek noktaları, konnektörler ve arızalar güçlü yansımalar (reflection) oluşturur
- 4Zaman Ölçümü:Geri dönen ışığın zamanı ölçülerek, olayın fiber üzerindeki konumu hesaplanır
- 5Grafik Oluşturma:Tüm veriler birleştirilerek OTDR trace (iz) grafiği oluşturulur
OTDR Trace Grafiği Nasıl Okunur?
OTDR test sonucu bir grafik (trace) olarak görüntülenir. Bu grafikte:
X Ekseni (Yatay)
Mesafeyi gösterir (metre veya kilometre cinsinden). Fiber kablonun başlangıcından itibaren uzaklık.
Y Ekseni (Dikey)
Güç seviyesini gösterir (dB cinsinden). Yukarıdan aşağıya doğru güç azalır, bu normal fiber kaybıdır.
Eğim (Slope)
Grafiğin genel eğimi fiber kablonun doğal kaybını (attenuation) gösterir. Tipik değer: 0.2-0.4 dB/km
OTDR Trace'de Görülen Olaylar
Fusion Splice (Kaynaklı Ek)
Grafikte küçük bir düşüş olarak görünür. Kaliteli bir fusion splice 0.02-0.05 dB kayıp gösterir.
✓ Yansıma yok veya çok düşük
Konnektör
Grafikte ani bir düşüş ve yukarı doğru bir pik (yansıma) görünür. Tipik kayıp: 0.3-0.5 dB
⚠ Yüksek yansıma var
Makro Bükülme
Fiberin aşırı bükülmesi durumunda grafikte ani kayıp görünür. Bükülme açısı arttıkça kayıp artar.
⚠ Fiziksel düzeltme gerekli
Kırık/Kesik
Grafikte ani ve tam bir düşüş görünür. Sinyal tamamen kesilir ve fiber sonu olarak algılanır.
✗ Acil tamir gerekli
OTDR Test Parametreleri
Doğru OTDR testi için uygun parametrelerin seçilmesi kritik önem taşır:
Temel OTDR Parametreleri:
Dalga Boyu (Wavelength)
Single Mode: 1310 nm (kısa mesafe) ve 1550 nm (uzun mesafe)
Multi Mode: 850 nm ve 1300 nm
Her iki dalga boyunda da test yapılması önerilir.
Pulse Width (Darbe Genişliği)
Kısa darbeler (3-10 ns): Yüksek çözünürlük, kısa mesafeler için
Uzun darbeler (1-20 µs): Düşük gürültü, uzun mesafeler için
Mesafe arttıkça darbe genişliği artırılmalıdır.
Averaging Time (Ortalama Alma Süresi)
15 saniye - 3 dakika arası. Daha uzun süre daha temiz trace verir ancak test süresi uzar.
Distance Range (Mesafe Aralığı)
Test edilecek fiber uzunluğuna göre ayarlanır. Fiber uzunluğunun 1.5-2 katı seçilmelidir.
IOR (Index of Refraction - Kırılma İndisi)
Tipik değer: 1.4680-1.4685. Fiber üreticisinin belirttiği değer kullanılmalıdır. Yanlış IOR değeri mesafe hatalarına neden olur.
OTDR Testi Uygulama Alanları
Arıza Tespiti
Fiber kablo kesikleri, kırıkları ve hasar noktalarının tam konumunun belirlenmesi. Acil tamir için kritik bilgi sağlar.
Ek Kalitesi Kontrolü
Fusion splicing sonrası ek kalitesinin ölçülmesi ve kayıp değerlerinin doğrulanması.
Yeni Kurulum Testi
Bina ve fabrika fiber altyapı kurulumu sonrası sistem performansının doğrulanması.
Dokümantasyon
Fiber altyapının mevcut durumunun belgelenmesi, gelecekteki karşılaştırmalar için referans oluşturulması.
Periyodik Bakım
Fiber performansinin düzenli olarak izlenmesi, potansiyel sorunların erken tespiti.
Kabul Testi
Yüklenici tarafından tamamlanan fiber kurulumunun spesifikasyonlara uygunluğunun doğrulanması.
OTDR vs Diğer Test Yöntemleri
| Test Yöntemi | Avantajlar | Dezavantajlar | Kullanım Alanı |
|---|---|---|---|
| OTDR | • Tek uçtan test • Arıza konumu tespit • Detaylı analiz • Tüm fiber haritası | • Pahalı cihaz • Uzmanlık gerektirir • Test süresi uzun | Arıza tespiti, kurulum sonrası test, dokümantasyon |
| Light Source & Power Meter | • Basit kullanım • Hızlı test • Ekonomik • Doğru kayıp ölçümü | • İki uç gerekli • Arıza konumu yok • Detay yok | Basit kayıp ölçümü, kısa linkler, hızlı doğrulama |
| Visual Fault Locator (VFL) | • Çok basit • Anında sonuç • Çok ucuz • Görsel tespit | • Sadece 5 km'ye kadar • Kaba tespit • Ölçüm yok | Kısa mesafe arıza, fiber tanımlama, konnektör kontrolü |
Profesyonel Öneri:
En iyi sonuç için OTDR testi ile birlikte Light Source & Power Meter testi de yapılmalıdır. OTDR tek yönlü ölçüm yaparken, LS&PM çift yönlü ölçüm yaparak daha doğru toplam kayıp değeri verir.
OTDR Test Raporu Neleri İçermeli?
Profesyonel bir OTDR test raporu şu bilgileri içermelidir:
- Proje Bilgileri: Lokasyon, tarih, test eden kişi, cihaz modeli
- Fiber Özellikleri: Fiber tipi (SM/MM), kablo tipi, fiber sayısı
- Test Parametreleri: Dalga boyu, pulse width, IOR, averaging time
- OTDR Trace Grafiği: Her iki yön ve her dalga boyu için
- Event Tablosu: Tüm ek, konnektör ve olayların listesi
- Toplam Kayıp: End-to-end insertion loss (dB)
- Fiber Uzunluğu: Metre cinsinden toplam uzunluk
- Pass/Fail Durumu: Spesifikasyonlara uygunluk
- Notlar ve Yorumlar: Tespit edilen sorunlar ve öneriler
Sanayi Tesislerinde OTDR Testi Önemi
Gebze, Tuzla, Kocaeli gibi sanayi bölgelerindeki fabrikalarda fiber optik altyapı, üretim süreçlerinin omurgasıdır. OTDR testi ile:
Kesinti Süresi Azalır
Arıza noktası hızla tespit edilir, tamir süresi minimize edilir
Önleyici Bakım
Potansiyel sorunlar arıza olmadan tespit edilir
Dokümantasyon
Fiber altyapı tam olarak belgelenir, gelecek için referans oluşur
Sık Sorulan Sorular
OTDR testi ne kadar sürer?
Test süresi fiber uzunluğuna ve seçilen parametrelere bağlıdır. Kısa bir fiber linki (1-2 km) için 5-10 dakika, uzun mesafeli linkler (20-50 km) için 15-30 dakika sürebilir. Her iki yön ve her dalga boyunda test yapılması önerilir.
OTDR testi için fiber trafiği kesilmeli mi?
Evet, OTDR testi sırasında fiber üzerinde aktif trafik olmamalıdır. OTDR yüksek güçlü ışık darbeleri gönderdiği için aktif ekipmanlar zarar görebilir. Test öncesi fiber bağlantıları kesilmeli veya bakım penceresi planlanmalıdır.
OTDR testi hangi dalga boyunda yapılmalı?
Single mode fiberler için hem 1310 nm hem de 1550 nm dalga boyunda test yapılması önerilir. 1310 nm kısa mesafeler için, 1550 nm uzun mesafeler için daha uygundur. Multi mode fiberler için 850 nm ve 1300 nm kullanılır. Her dalga boyunda farklı sonuçlar alınabilir.
OTDR ile hangi mesafeye kadar test yapılabilir?
OTDR cihazının dynamic range değerine bağlıdır. Tipik bir OTDR 30-40 dB dynamic range ile 40-60 km mesafeye kadar test yapabilir. Yüksek performanslı OTDR'ler 45-50 dB ile 100+ km mesafeleri test edebilir. Kısa mesafeler (100 m altı) için özel kısa mesafe OTDR'ler gerekir.
OTDR testi sonrası rapor verilir mi?
Evet, profesyonel OTDR test hizmetimizde detaylı test raporu verilir. Rapor OTDR trace grafikleri, event tablosu, toplam kayıp değerleri, fiber uzunluğu ve pass/fail durumunu içerir. Raporlar PDF formatında teslim edilir ve arşivlenebilir.
